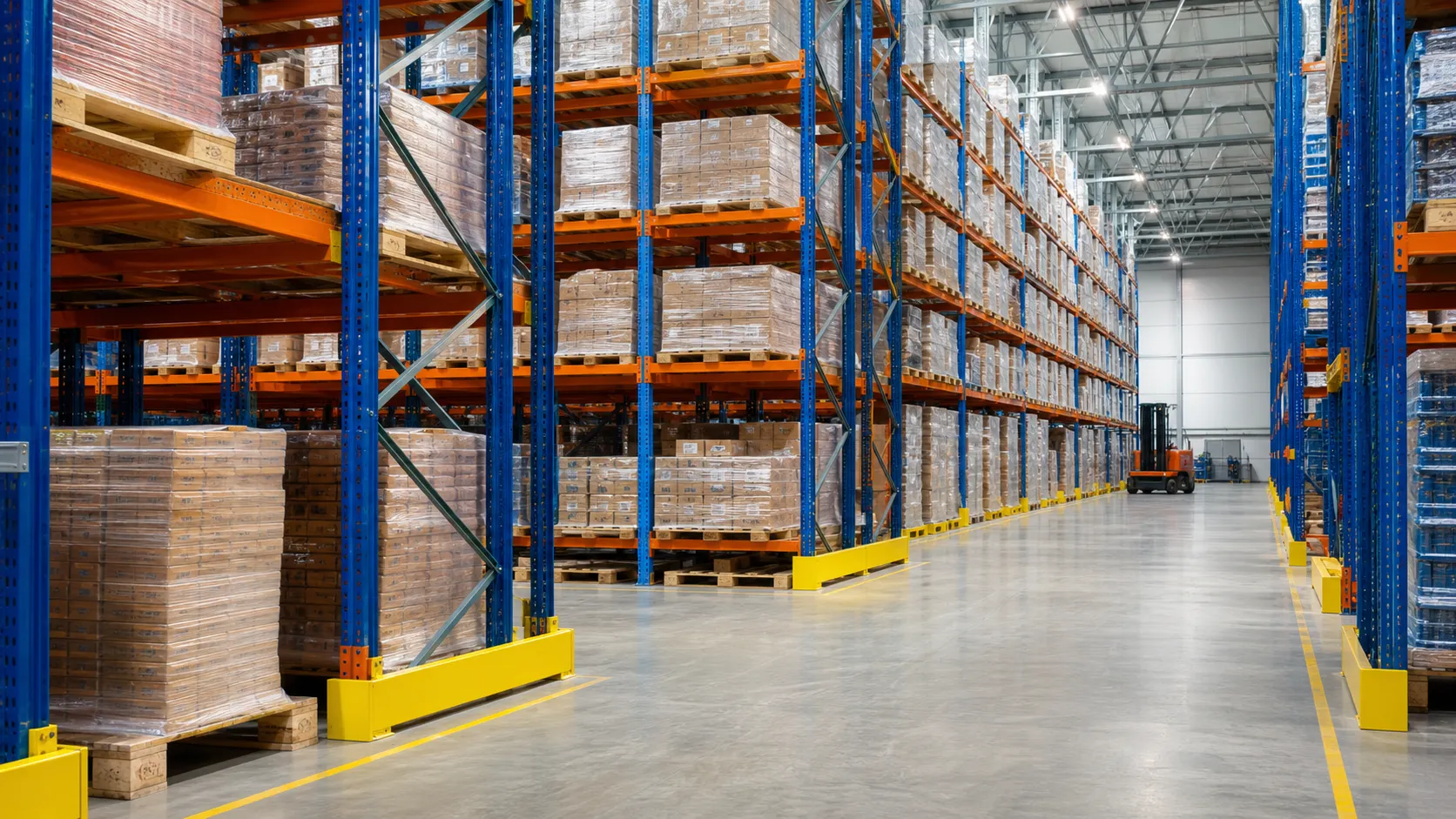

Как рассчитать паллетные стеллажи: паллетоместа, балки, проходы и нагрузка

Расчет паллетных стеллажей начинается не с выбора красивой схемы, а с простых вопросов: сколько паллет нужно хранить, какой у них вес, какой техникой их будут ставить на ярусы и выдержит ли пол такую нагрузку. Если эти данные не собрать заранее, склад может получиться неудобным: паллетомест мало, проходы узкие, балки работают на пределе, а погрузчик не разворачивается между рядами.

В этой статье разберем, как сделать предварительный расчет паллетных стеллажей: посчитать паллетоместа, определить нагрузку на ярус, понять роль балок и стоек, заложить проходы под погрузочную технику и не пропустить ошибки, которые потом дорого исправлять. Финальный проект все равно должен проверять специалист. Но с понятными исходными данными разговор с поставщиком будет быстрее и точнее.

Что нужно знать до расчета

Паллетный стеллаж рассчитывают под конкретный груз. Одна и та же конструкция может нормально работать с легкой упаковкой и не подойти для строительных материалов, металла, напитков или плотной продукции на поддонах. Поэтому первым делом фиксируют не только количество паллет, но и их фактическую массу.

Перед расчетом подготовьте исходные данные:

• тип паллеты: европоддон 1200х800 мм, финский поддон 1200х1000 мм или нестандартная тара;
• средний и максимальный вес одной паллеты с товаром;
• нужное количество паллетомест сейчас и запас на рост склада;
• высоту помещения до балок, коммуникаций, ворот, освещения и пожарных систем;
• тип техники: рохля, штабелер, фронтальный погрузчик, ричтрак или узкопроходная машина;
• допустимую нагрузку на пол и состояние основания.

На этом этапе часто находится первая проблема. Например, склад по площади вмещает четыре ряда паллетных стеллажей, но техника требует проход шире, чем заложено на плане. Или высота потолка позволяет поставить пять ярусов, но тяжелый товар делает такую схему слишком большой нагрузкой на стойки и пол.

Как посчитать паллетоместа

Паллетоместо — это место для одной паллеты в стеллажной системе. Если на одном ярусе секции стоят две паллеты, а секция имеет четыре уровня хранения, такая секция дает восемь паллетомест. Нижний уровень на полу тоже учитывают, если паллеты размещаются под первым ярусом балок.

Базовая формула простая: количество секций умножают на количество паллет на одном ярусе и на количество уровней хранения. Но в реальном складе расчет быстро усложняется: часть площади занимают ворота, колонны, зона приемки, зарядная зона техники, проходы, пожарные разрывы и места для разворота.

Пример расчета. На складе нужно разместить 180 паллет. Вес одной паллеты с товаром — до 800 кг. В одной секции размещаются 2 паллеты на ярусе, всего 4 уровня хранения. Одна секция дает 8 паллетомест: 2 паллеты × 4 уровня. 180 делим на 8 и получаем 22,5 секции. Значит, минимум нужно 23 секции. Если склад работает с сезонными пиками, лучше заложить запас и рассматривать 25–27 секций.

По нагрузке этот же пример считается отдельно. Если на одном ярусе стоят две паллеты по 800 кг, пара балок должна быть рассчитана минимум на 1600 кг. Для четырех уровней хранения общая нагрузка в секции составит до 6400 кг без учета собственного веса конструкции. Окончательный подбор балок, рам и анкеров выполняют по паспорту производителя и проектному расчету.

Как рассчитать нагрузку на ярус и секцию

Нагрузка на ярус считается по массе паллет, которые стоят на одной паре балок. Если на ярусе две паллеты по 700 кг, расчетная нагрузка на пару балок — 1400 кг. Если три паллеты по 900 кг, уже 2700 кг. Балки должны быть рассчитаны на такую нагрузку с учетом паспорта изделия и условий эксплуатации.

Дальше считают нагрузку на секцию и стойки. Здесь нельзя просто сложить все паллеты и выбрать ближайшую модель из каталога. На стойки влияет высота рамы, количество уровней, схема крепления, анкеровка, качество пола, распределение груза, удары техники и запас прочности. Поэтому предварительная арифметика полезна, но она не заменяет инженерный расчет.

Отдельно смотрят характер нагрузки. Равномерно распределенная паллета и паллета с точечной нагрузкой ведут себя по-разному. Если груз стоит на маленьких опорах, имеет смещенный центр тяжести или упакован нестабильно, стандартная схема может не подойти. Для таких случаев используют дополнительные настилы, усиленные балки, ограничители или другой тип хранения.

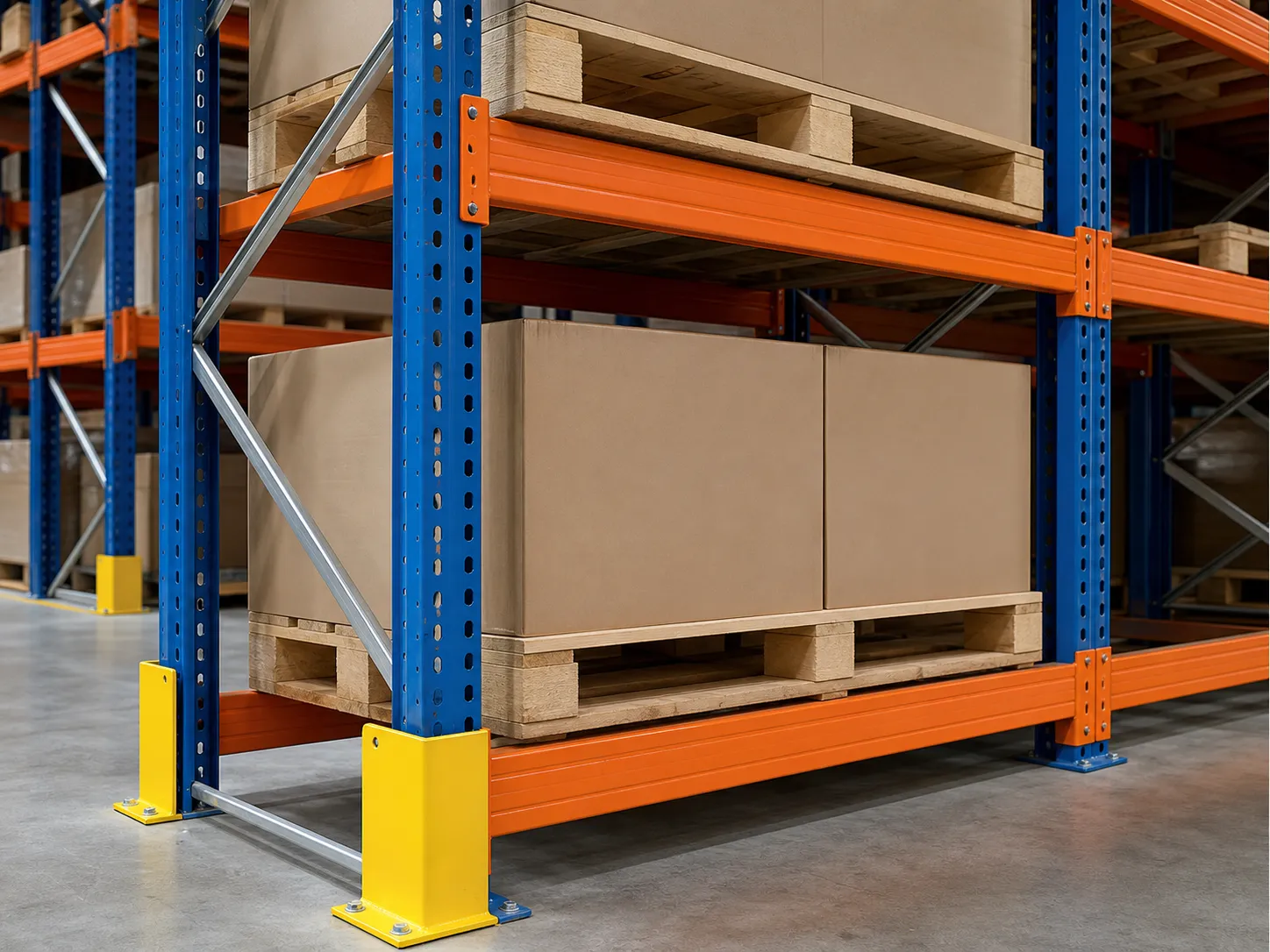

Как выбрать балки и стойки

Балки держат паллету на ярусе, стойки и рамы передают нагрузку на пол. Ошибка в этих элементах опаснее, чем кажется: стеллаж может выглядеть нормально, но работать без запаса. Особенно если груз тяжелый, склад высокий, а погрузчик регулярно задевает нижние уровни.

При подборе балок учитывают:

• длину балок и количество паллет на одном ярусе;
• максимально допустимую нагрузку на пару балок;
• высоту профиля балки;
• тип паллеты и качество нижних досок;
• нужен ли настил, поперечины или защита от падения груза.

Стойки подбирают по высоте стеллажа, общей нагрузке, глубине рамы и условиям работы склада. Для тяжелых грузов, высоких секций и интенсивной эксплуатации нужны более прочные рамы. Если в помещении работают погрузчики, стоит сразу заложить защиту стоек, отбойники и направляющие. Это дешевле, чем ремонтировать поврежденную раму после удара.

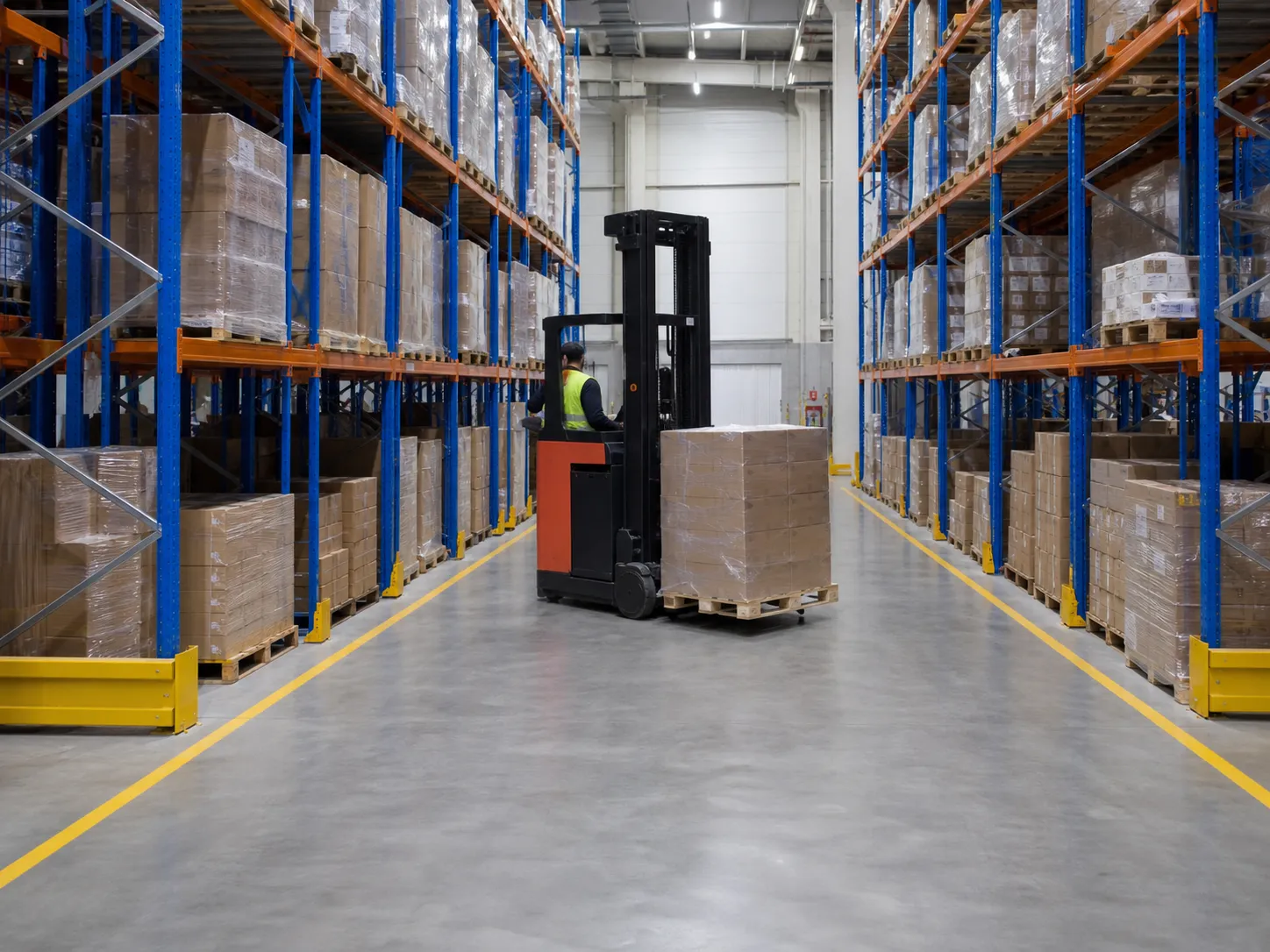

Какие проходы оставить между рядами

Проходы нельзя считать “остатком” после расстановки стеллажей. От них зависит скорость работы склада, безопасность персонала и возможность нормально использовать технику. Слишком узкий проход быстро превращает склад в место постоянных маневров, ударов по стойкам и очередей на отбор товара.

Ширина прохода зависит от техники. Ручная гидравлическая тележка требует одного пространства, штабелер — другого, фронтальный погрузчик — третьего. Для ричтраков и узкопроходных машин расчет тоже разный. Смотрите технический паспорт техники: там указывают радиус разворота, рабочий коридор и требования к маневрированию с паллетой.

В проходах должен оставаться запас не только для техники, но и для людей. Учитывайте пересечение маршрутов, видимость, аварийные выходы, пожарные требования и места, где сотрудники вручную работают с товаром. Если схема удобна только на бумаге, в работе она быстро начнет тормозить отгрузку.

Что зависит от погрузочной техники

Иногда стеллажи выбирают раньше техники. Это ошибка. Тип погрузчика или штабелера влияет на высоту подъема, ширину проходов, допустимую массу паллеты на верхних ярусах и скорость обработки заказов. Если техника не достает до верхнего уровня или не разворачивается с паллетой, часть паллетомест останется только в проекте.

Для небольшого склада с невысокими рядами иногда достаточно гидравлической тележки и штабелера. Для высокого склада с плотным хранением чаще используют ричтраки. Для тяжелых грузов и интенсивной работы нужны машины с подходящей грузоподъемностью, хорошей устойчивостью и запасом по высоте подъема.

Частые ошибки при расчете

Ошибки в расчете паллетных стеллажей обычно всплывают после запуска склада. На плане все выглядит аккуратно, а в работе оказывается, что не хватает прохода, верхние уровни неудобны, часть груза нельзя ставить на выбранные балки, а приемка забита паллетами.

1. Считают только площадь хранения и забывают про зоны приемки, отгрузки и комплектации.
2. Берут средний вес паллеты, хотя часть грузов заметно тяжелее.
3. Не проверяют нагрузку на пол и анкеровку стеллажей.
4. Оставляют проход “впритык” под технику без запаса на маневр.
5. Не учитывают колонны, ворота, батареи, пожарные шкафы и инженерные коммуникации.
6. Не закладывают защиту стоек в местах, где работает погрузчик.
7. Планируют склад без запаса под сезонный рост и новые группы товаров.

Самая неприятная ошибка — попытка получить максимум паллетомест любой ценой. Иногда лучше потерять несколько мест, но оставить нормальные проходы, безопасную схему движения и доступ к товару. Склад должен работать каждый день, а не только красиво выглядеть на схеме.

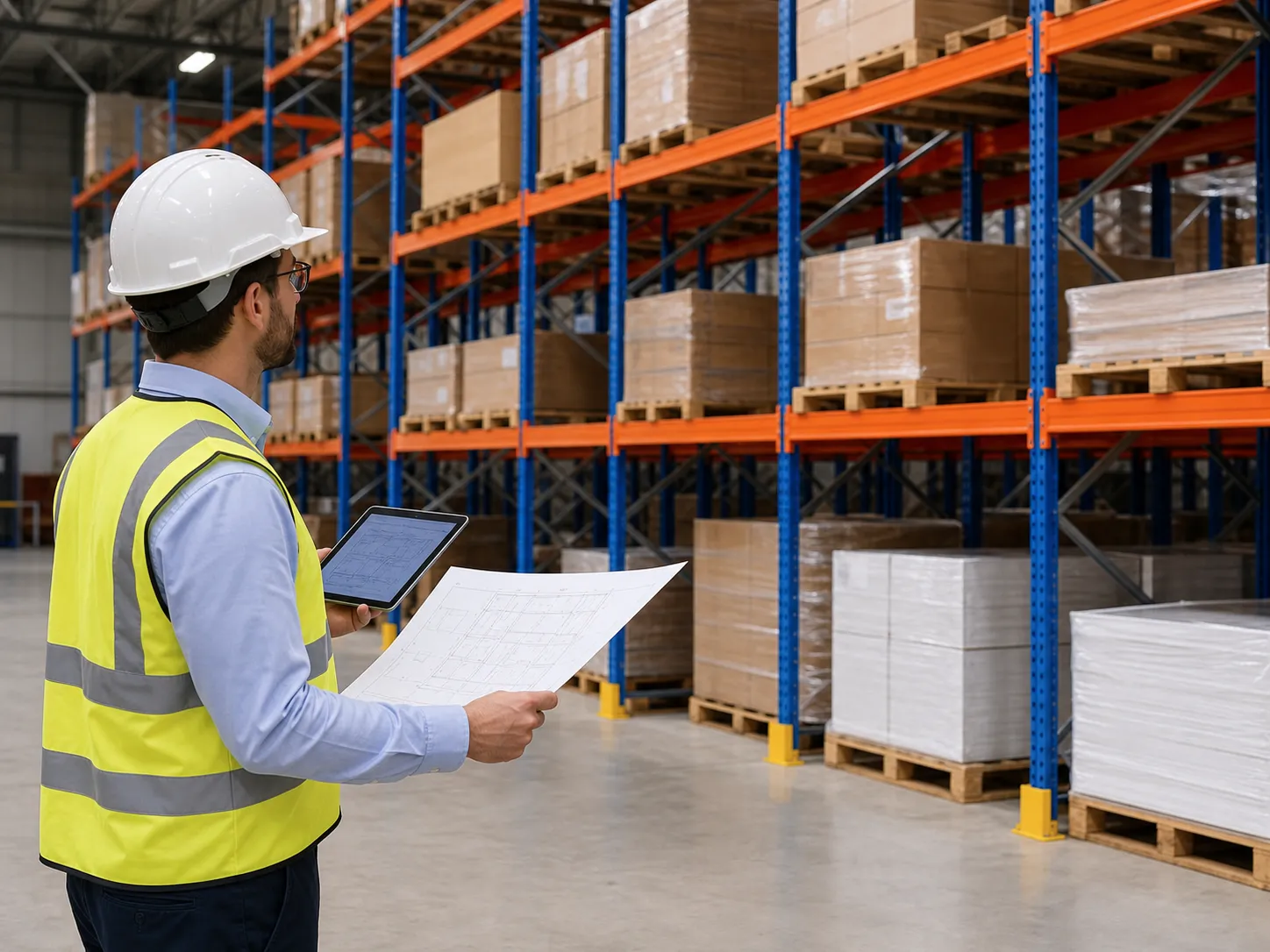

Когда расчет должен делать инженер

Предварительный расчет помогает понять порядок цифр. Но если склад высокий, груз тяжелый, техника интенсивно работает в проходах или есть сомнения по полу, нужен инженерный расчет. В нем проверяют несущую способность элементов, устойчивость конструкции, анкеровку, нагрузки на основание и соответствие требованиям безопасности.

Особенно внимательно нужно считать паллетные стеллажи для тяжелых грузов, строительных материалов, металла, шин, напитков, архивов с плотным хранением, производственных складов и помещений с нестандартной геометрией. Если есть мезонин, набивные, глубинные или многоярусные системы, расчет без проектировщика лучше не делать.

После установки стеллажи нужно правильно собрать, закрепить и проверить. Для складов с интенсивной эксплуатацией полезно заранее предусмотреть профессиональный монтаж стеллажных систем и регулярное техническое освидетельствование стеллажей.

Что отправить поставщику для подбора стеллажей

Чтобы получить не примерную цену “за секцию”, а нормальный расчет, поставщику нужно дать исходные данные. Чем точнее информация, тем меньше переделок в проекте и тем проще подобрать стеллажную систему под реальные условия склада.

Если плана склада нет, можно начать с замеров и фотографий помещения. Нужны стены, колонны, ворота, высота до препятствий, места коммуникаций и предполагаемые маршруты техники. По этим данным уже можно подготовить первичную схему и понять, сколько паллетных стеллажей поместится без потери безопасности.

Заключение

Расчет паллетных стеллажей — это не только количество рядов и уровней. Нужно одновременно проверить паллетоместа, вес груза, нагрузку на балки и стойки, ширину проходов, возможности техники, состояние пола и запас на развитие склада. Если один из этих пунктов выпадает, схема начинает работать против склада.

Для предварительной оценки достаточно собрать исходные данные и посчитать базовые параметры. Для закупки, монтажа и безопасной эксплуатации нужен проект с проверкой нагрузок. Так меньше риск купить стеллажи, которые не выдержат груз, не подойдут под технику или займут проходы, без которых склад не сможет нормально работать.
